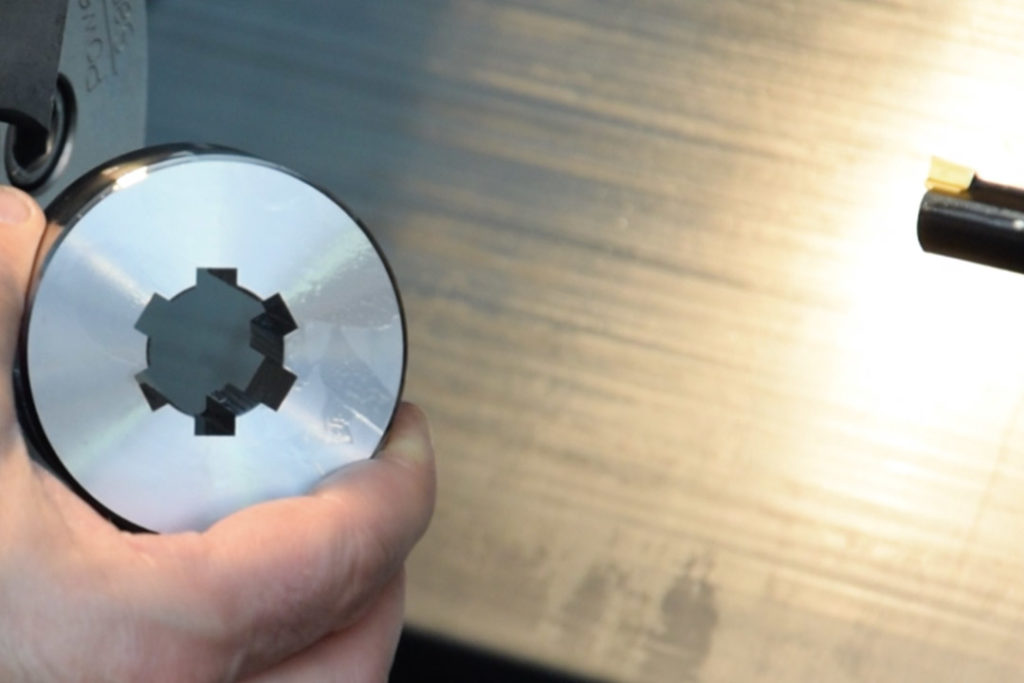

花键拉削和齿轮制造
花键拉削刀具
拉削

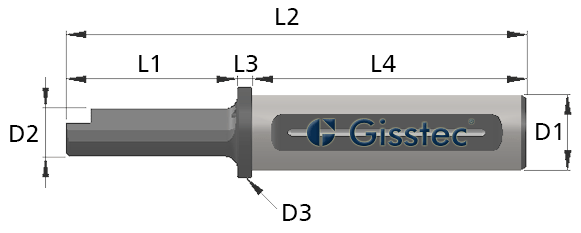

刀具L1 (毫米) L2 (毫米) L3 (毫米) L4 (毫米) D1 (毫米) D2 (毫米) D3 (毫米) 对准器 螺纹式
驱动器拧紧 最小。孔直径 (mm) 重量（克） 轴Ø25 UTS-02-25 25 124 9 90 25 6,5 30 PN-1 T08 VN-1 7 382 UTS-03-25 30 129 9 90 25 8 30 PN-1 T08 VN-1 8,5 368 UTS-04-25 40 139 9 90 25 10 30 PN-1 T08 VN-1 10,5 368 UTS-05-25 46 145 9 90 25 12 30 PN-1 T08 VN-1 12,5 382 UTS-06-25 56 155 9 90 25 16 30 PN-2 T15 VN-2 16,5 428 UTS-08-25 68 162 9 90 25 20 30 PN-2 T15 VN-2 21 488 UTS-10-25 86 185 9 90 25 25 30 PN-3 T20 VN-3 28 647 UTS-12-25 102 203 9 90 25 30 30 PN-3 T20 VN-3 33 824 UTS-14/16-25 126 221 5 90 25 35 37 PN-4 T20 VN-3 38 1211 轴Ø32 UTS-02-32 25 134 9 100 32 6,5 37 PN-1 T08 VN-1 7 600 UTS-03-32 30 139 9 100 32 8 37 PN-1 T08 VN-1 8,5 673 UTS-04-32 40 149 9 100 32 10 37 PN-1 T08 VN-1 10,5 672 UTS-05-32 46 155 9 100 32 12 37 PN-1 T08 VN-1 12,5 698 UTS-06-32 56 165 9 100 32 16 37 PN-2 T15 VN-2 16,5 725 UTS-08-32 68 172 9 100 32 20 37 PN-2 T15 VN-2 21 820 UTS-10-32 86 195 9 100 32 25 37 PN-3 T20 VN-3 28 935 UTS-12-32 102 213 9 100 32 30 37 PN-3 T20 VN-3 33 1157 UTS-14/16-32 126 231 9 100 32 35 37 PN-4 T20 VN-3 38 1490 UTS-18/25-32 140 249 9 100 32 40 45 PN-5 B.5 VN-4 42 1903
