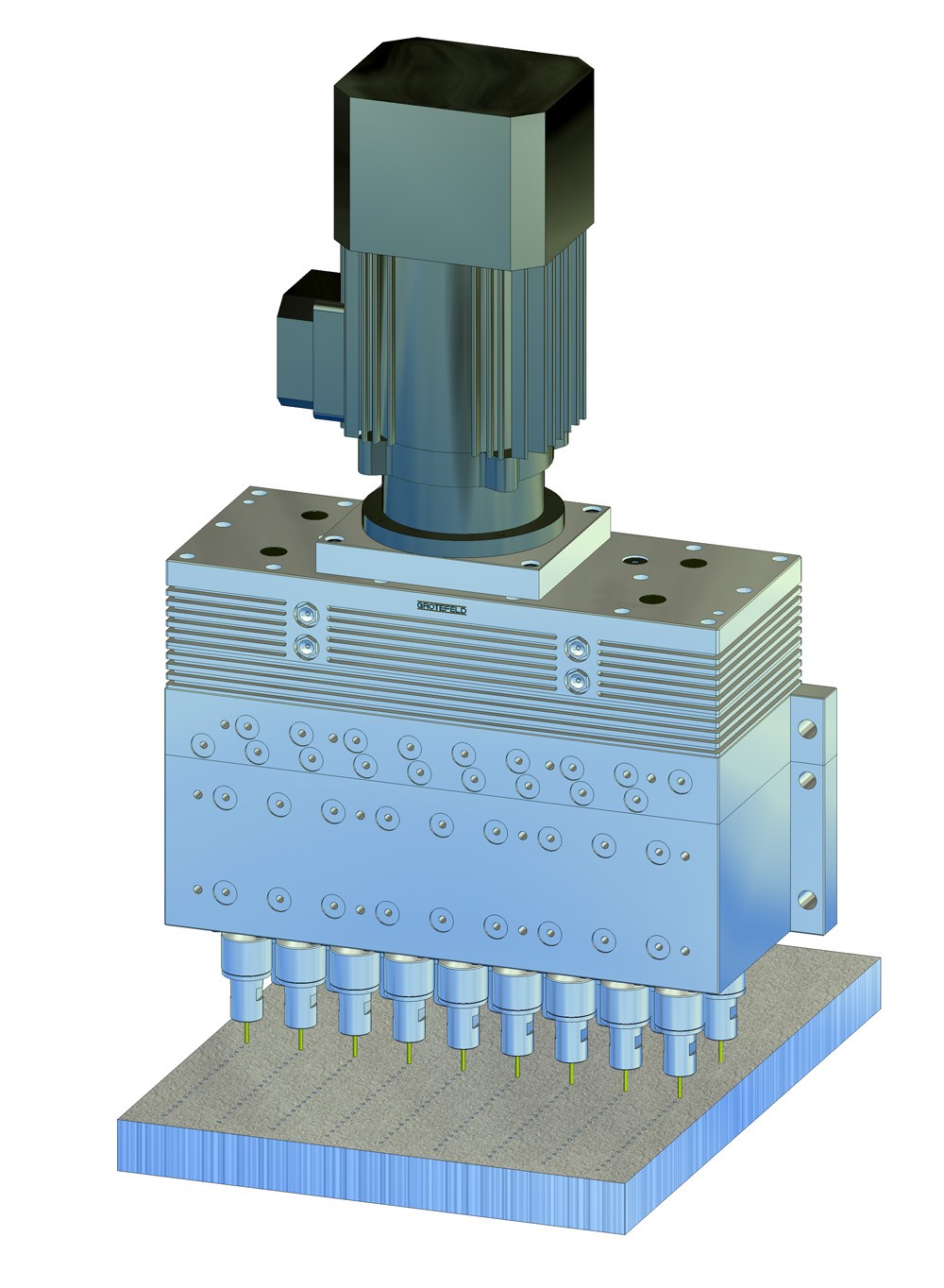

HSB01 系列钻削主轴单元专为高速钻削小直径而开发。它们适用于数控机床中的程控使用,并提供以≥32mm 的距离排列 2 行以上的选项。几乎所有钻孔模式都可以根据客户要求实施。单独的钻孔主轴可选择免费提供,长度为 30 毫米,可根据要求提供更长行程的单元。实际钻孔进给必须由客户的机器进给执行。这些装置是轮驱动的,最高速度为 30,000 rpm。
在开发过程中,我们小心翼翼地确保创建了一个模块化系统,这使得不同外壳与可用主轴类型的灵活组合成为可能。此外,结构原理确保了无故障且廉价的维护和维修。无需拆卸齿轮箱即可更换单个主轴。
驾驶
驱动器由一台或多台三相扁平电机组成,每个电机的最大功率为 2.8 kW。驱动力通过齿轮传动装置由离合器传递到主轴。所需的驱动功率由我们作为可控钻孔主轴单元配置的一部分确定并建议给您。驱动电机的位置由我们根据技术条件确定,除非您有特殊要求。
主轴类型
我们建议使用尺寸为 601E 的夹头支架。也可以根据客户的要求进行其他录音。
接近开关
HSB01 系列的单排和部分两排可控钻孔主轴单元可以补充 T 形槽,用于装配接近开关。
螺纹表面和安装孔
对于 HSB01 系列减速器,螺纹紧固孔可以连接到所有没有进气孔的外壳侧面。在配置可控钻孔主轴单元时,会以报价和批准图的形式提出适当的建议。
